直線模組是一種直線傳動設備，分兩種方法。一類是滾珠絲杠和直線導軌組成，另一種是用同步帶及同步帶輪組成。很多人感受它比較陌生，而實際并不是各位預想一樣，我們只要搞清楚直線模組工作原理，就并不是難事了。接下來，為大家講解下同步帶型直線模組和滾珠絲桿直線模組的原理。

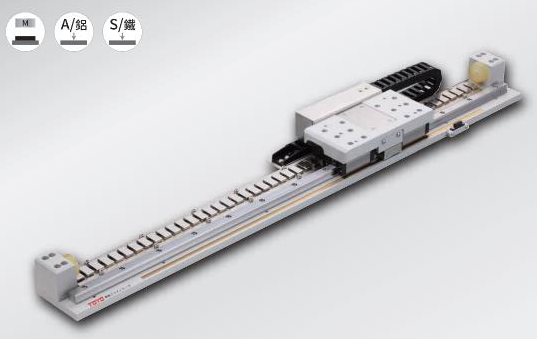

 同步帶型直線模組的工作原理

 組成:皮帶、直線導軌、鋁合金型材、聯軸器、馬達、光電開關

 工作原理:皮帶安裝在直線模組兩側的傳動軸，至少作為動力輸入軸，在皮帶上固定一塊用作增加設備工件的滑塊，當有輸入時，通過帶動皮帶導致滑塊運動。基本同步帶直線模組進行對應的規(guī)劃，在一側可以調整皮帶運動的松緊，方便設備在生產進程中的調試，同步帶直線模組的松緊控制均在模組的左右邊，一般選用螺絲控制。

 同步帶直線模組可以根據不同的負載需求采用添加剛性導軌來前進直線模組的剛性。不同標準的同步帶直線模組，負載上限不同。

 同步帶直線模組的精度決定中間皮帶質量和組合中的加工進程，動力輸入的控制對精度一起會產生干擾，同步帶直線模組的精度通常高于0.1mm因而卻是不一樣的生產工藝要求，使用不同需求的同步帶直線模組，能控制生產本錢。

 同步帶直線模組傳動具備噪音低，速度快，成本低，定位精度高，行程長度更長，靜音，摩擦力小，高剛性，負載能力強等特征。

 滾珠絲桿直線模組工作原理

 組成:滾珠絲杠、直線導軌、鋁合金、滾珠絲杠副、聯軸器、電機、光電開關

 工作原理:滾珠絲桿直線模組是由回轉運動轉化為直線運動，或者直線運動轉化為回轉運動的理想的產品。滾珠絲杠由螺桿、螺母和滾珠組成。功能是把旋轉運動轉化成直線運動，是滾珠螺絲的進一步延伸和發(fā)展，為此發(fā)展的重要意義是把軸承從滾動動作變成滑動動作，考慮到存在比較小的摩擦阻力，滾珠絲杠廣泛運用于各種工業(yè)設備和精密儀器。需在高負載的情況下實現高精度的直線運動。

 因此，以上就是直線模組工作原理了，直線模組也叫做線性模組、直角坐標機器人、直線滑臺，按驅動模式可以分為皮帶型，滾珠絲杠和直線電機三大類，但其主要的工作原理都是一樣的！
